一.概述：

　　电(液)动组合犁式卸料器是托辊组合式卸料机构，系国家标准型胶带机的执行卸料及控制输送定向流量的机械配套产品。本设备采用可变槽角托辊组合机构，结构紧凑，运行平稳、动作灵活、卸料干净、操作方便，防止物料外溢，采用手动、电动两用，行程可调的新型电(液)动推杆。工作或非工作状态均能自动停机，可就地操作和远方程控。本设备广泛用于电厂输煤系统、冶金、矿山、码头等胶带输送机卸料之用。

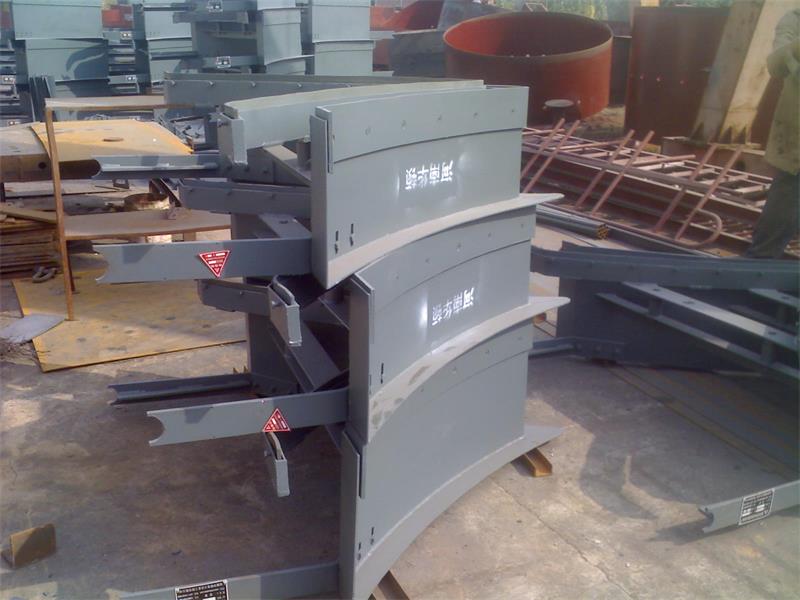

　　该设备主要由电(液)动推杆、犁头、平行托辊、托辊升降架、底座、连杆等组成。工作时，启动电(液) 动推杆，犁头落下，平行—角的变化，这样，落下的犁刀将胶带上的物料卸落。

　　三.技术规格:　　规格范围：500-1600mm

　　适用带速：V≤3.15m/s

　　卸料方式：单侧左(DZ)，单侧右(DY)，双侧(S)三种

　　犁板提升角度：a<20°，提升时间为5-8秒

　　主要技术参数：

　　1、胶带宽带型号：B=500

　　额定功率：550w

　　提升角度：20-30

　　完成工作时间：5-8 (秒)

　　配用电液推杆型号规格：DYT30030

　　推拉力：300kg

　　行程：300mm

　　速度：50mm/s

　　电压：380

　　2、胶带宽带型号：B=650

　　额定功率：550w

　　提升角度：20-30

　　完成工作时间：5-8 (秒)

　　配用电液推杆型号规格：DYT50050

　　推拉力：500kg

　　行程：500mm

　　速度：50mm/s

　　电压：380

　　3、胶带宽带型号：B=800

　　额定功率：750 w

　　提升角度：20-30

　　完成工作时间：5-8 (秒)

　　配用电液推杆型号规格：DYT50050

　　推拉力：500kg

　　行程：500mm

　　速度：50mm/s

　　电压：380

　　4、胶带宽带型号：B=1000

　　额定功率：750w

　　提升角度：20-30

　　完成工作时间：5-8 (秒)

　　配用电液推杆型号规格：DYT100050

　　推拉力：1000kg

　　行程：500mm

　　速度：60mm/s

　　电压：380

　　5、胶带宽带型号：B=1200

　　额定功率：1100w

　　提升角度：20-30

　　完成工作时间：5-8 (秒)

　　配用电液推杆型号规格：DYT100050

　　推拉力：1000kg

　　行程：500mm

　　速度：60mm/s

　　电压：380

　　6、胶带宽带型号：B=1400

　　额定功率：1500w

　　提升角度：20-30

　　完成工作时间：5-8 (秒)

　　配用电液推杆型号规格：DYT150050

　　推拉力：1500kg

　　行程：500mm

　　速度：60mm/s

　　电压：380

　　7、胶带宽带型号：B=1600

　　额定功率：2200w

　　提升角度：20-30

　　完成工作时间：5-8 (秒)

　　配用电液推杆型号规格：DYT175050

　　推拉力：1750kg

　　行程：500mm

　　速度：60mm/s

　　电压：380
