一、简介

　　此类型除尘机组有几种不同型式的排泥浆方法。本型号为锥形漏斗排泥浆的冲激式除尘机组，定型为CCJ/A(C-冲激式;C-除尘;J-机组;A-锥形漏斗排泥浆)。按处理风量的能力分八种规格。

　　二、结构

　　冲激式除尘器，由箱体、S 板、净气室、挡水板、水位控制装置、供水阀、排水阀等组成

　　三、除尘原理

　　冲激式除尘器，利用高速气流在狭窄通道内呈S 形轨迹运动的冲激力，强化粉尘在水洗作用下的湿润、凝并和沉降功能。

　　含尘气体由入口进入除尘器，气流转弯向向冲击水面，部分较大的尘粒落入水中。当含尘气体以18-35 米/秒的速度通过上、下叶片间的“S”形通道时，激起大量的水花，使水气充分接触，绝大部分微细的尘粒混入水中，使含尘气体得以充分净化，经由“S”形通道后，由于离心力的作用，获得尘粒的水又返回漏斗。净化后的气体由分雾室挡水板除掉水滴后经净气出口和通风机排出除尘机组，泥浆则由漏斗的排浆阀连续或定期的排出。新水则有供水管路补充。

　　机组内的水位由溢流箱控制。当水位高出溢流箱的溢流堰时，水便流进水封并由溢流管排出。设在溢流箱盖上的水位自动控制装置能保证水面在3-10 毫米的范围内变动，从而保证机组稳定的高效率和节约用水。

　　溢流箱上部用通气管与净气分雾室连通，使两者具有相同高度的水面。

　　溢流箱的水是通过插入除尘器下部的连通管连通的，以保持溢流箱水面平稳。

　　四、选用说明

　　适用范围：本机组适用于净化非化纤维性无腐蚀性的温度不高于300℃的含尘气体。适用于冶金、有色金属、煤炭、化工、铸造、发电、建筑材料及耐火材料等企业。在用于具有粘性的生石灰运输系统中的除尘亦能获得很好的效果，这是该机组的又一突出优点。

　　溢流箱的水封高度是按机组分雾室内负压不大于400毫米水柱或正压不大于150毫米水柱涉及的，非此使用条件，需另行设计溢流箱。

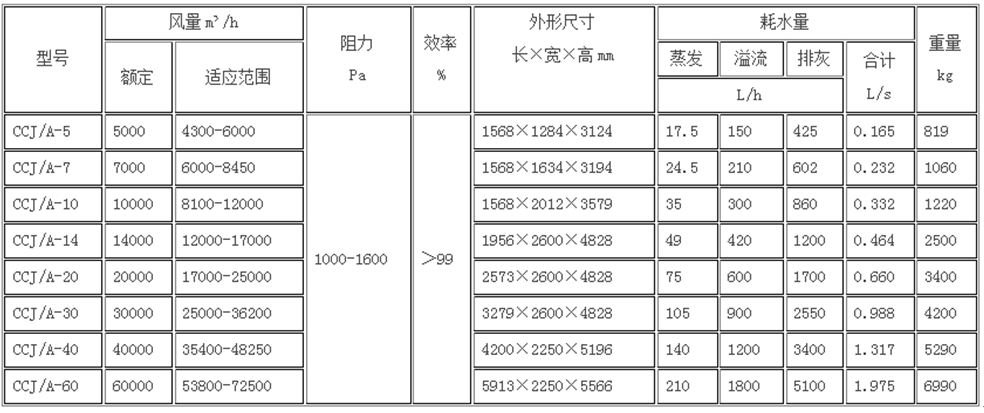

　　五、技术性能表

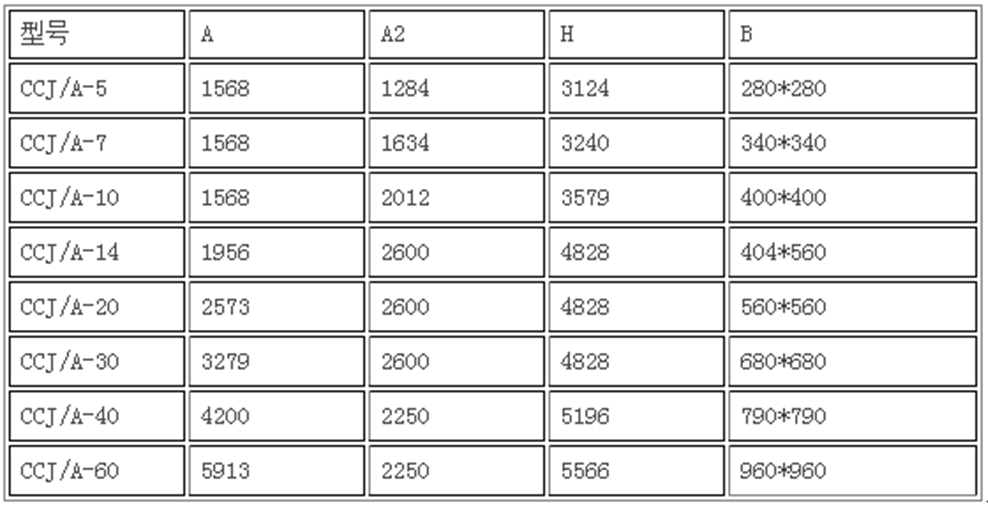

　　六、外形尺寸
