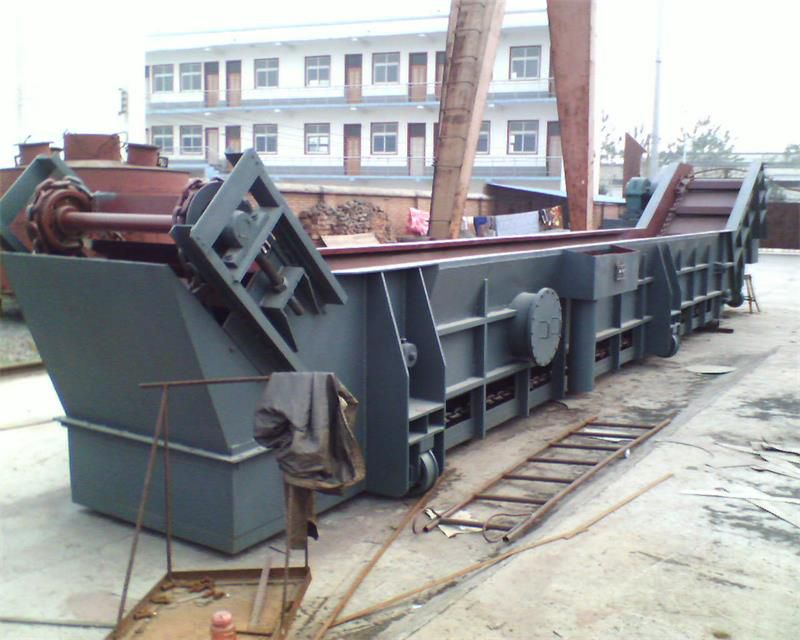

HD-LZ型刮板捞渣机 一、结构特点及用途：

　　该机适用于锅炉排渣之用。其机械部分主要有关断门和捞渣机两部分，其工作原理如下：炉渣自冷灰斗经关断门落入捞渣机的上槽体内，槽内储满冷却落入捞渣机的上槽体内，槽内储满冷却水(水温≤60℃)，红渣骤冷粒化后，经环形链条牵引的角钢型刮板提升，脱水后，可直接装车或采用皮带机集中后装车外运，供综合利用;亦可经碎渣机破碎后进入渣池，水力输送。下槽体内无水，刮板回空时由此通过。上槽体的出渣段及下槽体中都铺有铸石板以防磨损。捞渣机设有可回转90°的轮子，整机可做纵横两个方向的移动。

　　关断门由多块特制的板式门组成。正常运行时，门全部打开，插入上槽体水中组成炉底密封系统。当捞渣机故障时，将关断门按一定顺序关闭。一般可关闭2-3小时，以便不停炉对捞渣机进行检修。

　　二、刮板捞渣机技术参数：

　　技术要求：

　　设备出力：2.5～80 t/h

　　刮板链条速度：0.5～2.5 m/min

　　冷却水量：6～40 t/h

　　驱动形式：① 变频调速电机驱动 ② 液压系统+液压马达

　　尾部张紧形式：① 蜗轮蜗杆张紧机构 ② 液压人工张紧机构 ③ 自动液压张紧装置

　　溢流水温：55℃(可调)<60℃

　　槽体宽：1400～2000mm

　　斜升段倾角：30°～35°

　　链条规格：Φ18×64 mm, Φ22×96 mm, Φ26×92 mm, Φ26×100 mm，Φ30×120 mm，Φ34×136 mm

　　刮板规格：1100×180 mm, 1200×200 mm,1400×230 mm

　　横向移动形式：不设或手动或电动

　　上槽体水深：≥1800(布置条件许可下)mm

　　行走轨道：P38

　　电机功率：3～15 Kw

　　马达输出扭矩：48310～194040单或双马达Nm
