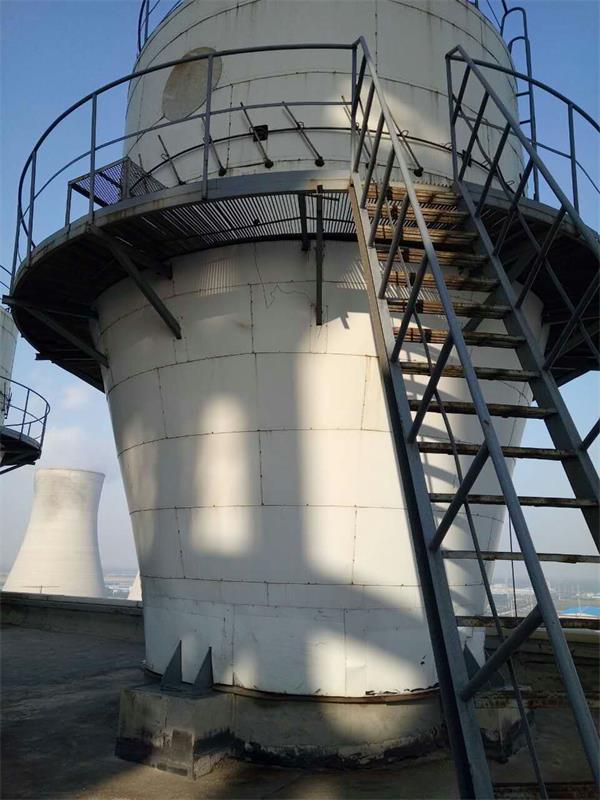

一、概况

　　粗粉分离器是钢球磨中贮式制粉系统的关键设备之, 其运行性能对锅炉的运行及效率有很大的影响.  磨煤机磨制出来的煤粉在粗粉分离器中进行粗细粒度的分离，将经调整达到要求的煤粉送入细分分离器进行粉风分离，不合格的粗粉则经回粉管返回磨煤机再行磨制。

　　现在多数老电厂使用的UKKE型径向挡板粗粉分离器，由于结构形式固有的缺限，加之设计选型的问题，使其在运行中暴露出制粉出力不足、煤粉过粗、均匀性差、阻力大、磨损严重和制粉电耗高等问题，直接影响着锅炉，乃至整个机组的经济性和可靠性。

　　本公司基于丰富的现场试验和充分的实验室研究，研制开发出HD-CB双轴向、多通道型系列新型粗粉分离器。目前，属于国内新型式.经过实践检验，该新型双轴向多通道粗粉分离器优点有：具有优良的分离性能，低煤粉细度。调节性能好，阻力小、效率高，并适合于大风量运行，从而提高磨煤机出力，降低单位电耗，提高锅炉的燃烧效率。

　　煤粉细度的调节挡板可保持在30% ~ 60%范围内，煤粉的细度R90值稳定在6% ~ 25%，R200值稳定在0.1% ~  0.2%，完全可以适用于贫煤及劣质煤等低挥发的煤种。

　　粗粉分离器为高效、节能、双轴向、多通道型粗粉分离器。

　　二、运行特点

　　1、结构简单，安全可靠、调节灵活，范围较大。

　　2、新型双轴向多通道型运行或技改后，经试验，可使制粉系统出力提高25%，制粉系统电耗下降15%(约4.3kwh/t)，煤粉细度降低约10%。

　　3、新型双轴向多通道比径向型阻力下降约400Pa，增加了系统的通风量，为现有制粉系统在大风量和大出力下运行奠定了基础。

　　4、新型双轴向多通道的效率由33.8%提高到52%，循环倍率降低。煤粉的均匀性亦有所改善。

　　5、原径向型粗粉分离器下锥体和出口管径磨损严重，轴向型各部件磨损明显减轻。

　　6、由于煤粉细度(R90C)明显减少，对稳定燃烧和降低燃烧损失非常有利，必将带来锅炉燃烧效率的大幅度提高，产生巨大的经济效益。

　　三、技术参数

　　四、外形尺寸

　　1、型号：HD-CB-2200

　　D：2200

　　H：5000

　　D*S：530*5

　　大允许通风量：R90=4～6%：7500;

　　R90=6～15%：9500;

　　R90=25～40%：17000

　　重量：5037kg

　　2、型号：HD-CB-2500

　　D：2500

　　H：5600

　　D*S：630*5

　　大允许通风量：R90=4～6%：11000;

　　R90=6～15%：13500;

　　R90=15～28%：19000;

　　R90=25～40%：245000

　　重量：5623kg

　　3、型号：HD-CB-2800

　　D：2800

　　H：6300

　　D*S：800*5

　　大允许通风量：R90=4～6%：15500;

　　R90=6～15%：19000;

　　R90=15～28%：27000;

　　R90=25～40%：34500

　　重量：6859kg

　　4、型号：HD-CB-3100

　　D：3100

　　H：7000

　　D*S：820*5

　　大允许通风量：R90=4～6%：21000;

　　R90=6～15%：26000;

　　R90=15～28%：36500;

　　R90=25～40%：47000

　　重量：7506kg

　　5、型号：HD-CB-3400

　　D：3400

　　H：7700

　　D*S：1020*5

　　大允许通风量：R90=4～6%：27500;

　　R90=6～15%：34500;

　　R90=15～28%：48000;

　　R90=25～40%：62000

　　重量：9132kg

　　6、型号：HD-CB-3700

　　D：3700

　　H：8200

　　D*S：1120*5

　　大允许通风量：R90=4～6%：35500;

　　R90=6～15%：44500;

　　R90=15～28%：62000;

　　R90=25～40%：80000

　　重量：10282kg

　　7、型号：HD-CB-4000

　　D：4000

　　H：9450

　　D*S：1200*5

　　大允许通风量：R90=4～6%：45000;

　　R90=6～15%：56000;

　　R90=15～28%：78500;

　　R90=25～40%：101000

　　重量：11973kg

　　8、型号：HD-CB-4300

　　D：4300

　　H：9800

　　D*S：1420*5

　　大允许通风量：R90=4～6%：55500;

　　R90=6～15%：69500;

　　R90=15～28%：97500;

　　R90=25～40%：125000

　　重量：13413 kg

　　9、型号：HD-CB-4700

　　D：4700

　　H：10700

　　D*S：1620*5

　　大允许通风量：R90=4～6%：72500;

　　R90=6～15%：91000;

　　R90=15～28%：127000;

　　R90=25～40%：163500

　　重量：16313kg

　　10、型号：HD-CB-5100

　　D：5100

　　H：11600

　　D*S：1820*5

　　大允许通风量：R90=4～6%：93000;

　　R90=6～15%：11600;

　　R90=15～28%：162500;

　　R90=25～40%：209000

　　重量：18311kg

　　11、型号：HD-CB-5500

　　D：5500

　　H：12500

　　D*S：2020*5

　　大允许通风量：R90=4～6%：116500;

　　R90=6～15%：145500;

　　R90=15～28%：204000;

　　R90=25～40%：262000

　　重量：20180kg
